Экскаваторы
Гусеничные экскаваторы
Расширенная базовая комплектация
Многофункциональность
Интеллектуальное управление
Современный российский двигатель ЯМЗ 530-й серии
Наименование технических показателей |
Ед. измерения |

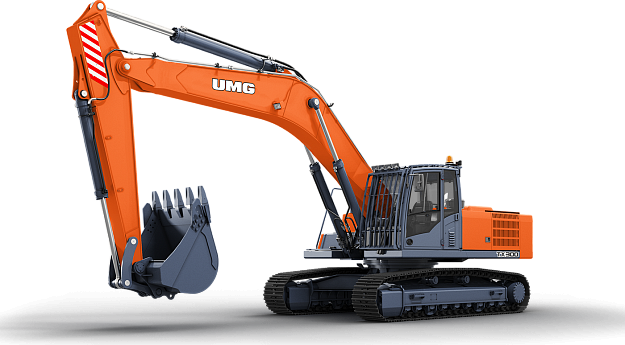

ТХ300 |
Эксплуатационная масса |
т |
32,85 |
ДВИГАТЕЛЬ |
||
Модель |
ЯМЗ 536 |
|
Тип |
Четырехтактный дизель с водяным охлаждением, с турбонаддувом и охлаждением наддувочного воздуха, с непосредственным впрыском, с электронным управлением |
|
Количество цилиндров, расположение |
6, рядное |
|
Эксплуатационная мощность, при частоте вращения 2000 об/мин |
кВт (л.с.) |
190 (258,4) |
Максимальный крутящий момент |
Н·м |
1100 |
Рабочий объем |
л |
6,65 |
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА |
||
Аккумуляторные батареи |
В, А |
2х12В-190А |
Стартер |
В, кВт |
24 В, 4 кВт |
Генератор |
В, А |
28В, 100 А |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
||
Главный насос |
Регулируемый аксиально-поршневой насос с наклонным блоком |
|
Суммарная номинальная подача насосного агрегата |
л/мин |
2 + 265 |
Насос для контура управления |
тип |
Шестеренный |
Давление настройки главного предохранительного клапана (кратковременное повышение усилия копания) |
МПа |
32 (35) |
ПОВОРОТНАЯ ПЛАТФОРМА |
||
Максимальная частота вращения поворотной платформы |
об/мин |
10,5 |
Теоретический максимальный крутящий момент при повороте платформы |
кН м |
100 |
ГУСЕНИЧНЫЙ ХОД |
||
Максимальная скорость передвижения на 1-й передаче |
км/ч |
3,0 |
Максимальная скорость передвижения на 2-й передаче |
км/ч |
5,2 |
Преодолеваемый уклон |
град (%) |
35 (70) |
Ширина гусеничной ленты |
мм |
600 |
Удельное давление на грунт |
кг/см2 |
0,65 |
Механизм натяжения гусениц |
Пружинного типа с цилиндром, заполняемым консистентной смазкой и расположенной внутри пружины |
|
Стояночный тормоз |
Дисковые, постоянно замкнутые, расположенные внутри корпуса механизма |
|
РАБОЧЕЕ ОБОРУДОВАНИЕ |
||
Длина стрелы |
мм |
6500 |
Длина рукояти |
мм |
3200 |
Ёмкость ковша |
м3 |
1,45 |
Глубина копания |
мм |
7640 |
Радиус копания |
мм |
11290 |
Высота выгрузки |
мм |
7400 |
Усилие копания ковшом |
кH |
200 |
Усилие копания рукоятью |
кH |
180 |
ЗАПРАВОЧНЫЕ ЕМКОСТИ |
||
Топливный бак |
л |
600 |
Система охлаждения двигателя |
л |
35 |
Система смазки двигателя |
л |
23 |
Механизм порота платформы |
л |
5,4 |
Приводы гусеничного хода |
л |
2х6,5 |
Гидравлическая система |
л |
230 |
Гидравлический бак |
л |
305 |
ГАБАРИТНЫЕ РАЗМЕРЫ |
||
Общая ширина поворотной платформы |
мм |
2800 |
Общая ширина экскаватора |
мм |
3200 |
Общая высота по кабине |
мм |
3090 |
Радиус хвостовой части платформы |
мм |
3290 |
Высота по капоту двигателя |
мм |
2320 |
Просвет под противовесом, мм |
мм |
1200 |
База ходовой части, мм |
мм |
4100 |
Длина ходовой части, мм |
мм |
4965 |
Ширина колеи, мм |
мм |
2600 |
Минимальный дорожный просвет, мм |
мм |
500 |
Общая длина, мм |
мм |
11270 |
Общая высота по стреле |
мм |
3200 |
Общая высота по стреле при передвижении своим ходом (подъем 200 мм) |
мм |
3400 |
